Herramientas técnicas

Tabla de caudales de boquillas

Litros por hectárea según pastilla, presión de trabajo y velocidad, para porta-picos separados a 35 y a 50 cm. Los caudales son los de la norma ISO 10625, así que sirven para boquillas TeeJet, ARAG y cualquier otra marca que respete el código de color.

1 Separación entre picos
2 Densidad del producto
3 Caudal objetivo

Boquilla sugerida:

—

4 Presión deseada
bar
5 Velocidad de trabajo
km/h
Salto entre columnas

Mostrando 50 cm de separación a 3 bar · centrado en 18 km/h

Litros por hectárea según pastilla, presión de trabajo y velocidad de avance.
Pastilla l/min9km/h12km/h15km/h18km/h21km/h24km/h27km/h
01 naranja0,39 l/min 0,3952393126222017
015 verde0,59 l/min 0,5979594739343026
02 amarillo0,79 l/min 0,79105796353454035
025 lila0,99 l/min 0,99132997966575044
03 azul1,18 l/min 1,181571189479675952
04 rojo1,58 l/min 1,58211158126105907970
05 marrón1,97 l/min 1,972631971581311139988
06 gris2,37 l/min 2,37316237190158135119105
08 blanco3,16 l/min 3,16421316253211181158140
10 celeste3,95 l/min 3,95527395316263226198176
15 verde claro5,92 l/min 5,92789592474395338296263
20 negro7,89 l/min 7,891052789631526451395351

Valores en litros por hectárea, calculados con el caudal nominal ISO a 3 bar corregido por presión (× √(p/3)). Cotejados contra los catálogos oficiales de TeeJet (hoja LI-TJ112, series XR y AIXR). Verificalos igual contra la hoja de tu boquilla y contra un aforo real en el equipo.

Comprar boquillas por color

Cada color lleva al catálogo de boquillas filtrado por ese caudal, con las variantes de abanico plano, cono hueco y antideriva.

01 naranjaISO 01 · 0,39 l/min a 3 bar 015 verdeISO 015 · 0,59 l/min a 3 bar 02 amarilloISO 02 · 0,79 l/min a 3 bar 025 lilaISO 025 · 0,99 l/min a 3 bar 03 azulISO 03 · 1,18 l/min a 3 bar 04 rojoISO 04 · 1,58 l/min a 3 bar 05 marrónISO 05 · 1,97 l/min a 3 bar 06 grisISO 06 · 2,37 l/min a 3 bar 08 blancoISO 08 · 3,16 l/min a 3 bar 10 celesteISO 10 · 3,95 l/min a 3 bar 15 verde claroISO 15 · 5,92 l/min a 3 bar 20 negroISO 20 · 7,89 l/min a 3 bar

Boquillas para tu pulverizadora

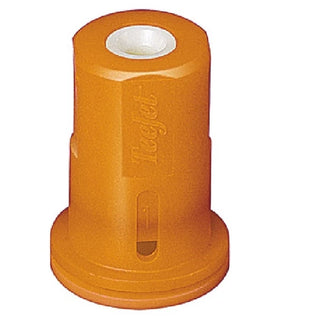

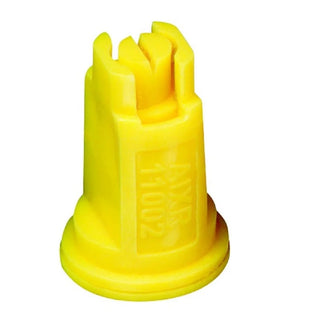

Boquilla Anti Deriva TeeJet AIXR 110° | Aire Inducido para Pulverizadora Boquilla Anti Deriva TeeJet AIXR 110° | Aire Inducido para Pulverizadora $22.740,86$20.466,77 transf. Boquilla TeeJet TTI 110° Anti Deriva - Turbo TeeJet Induction Aire Inducido Boquilla TeeJet TTI 110° Anti Deriva - Turbo TeeJet Induction Aire Inducido $35.199,68$31.679,71 transf. Boquilla Antideriva TeeJet AI110 Inducción de Aire 110° Boquilla Antideriva TeeJet AI110 Inducción de Aire 110° $41.691,96$37.522,76 transf. Boquilla TeeJet AITTJ60 110° Air Induction Turbo TwinJet | Doble Abanico Baja Deriva Boquilla TeeJet AITTJ60 110° Air Induction Turbo TwinJet | Doble Abanico Baja Deriva $26.903,42$24.213,08 transf. Pastillas cono hueco con inducción de aire teejet aitxa Pastillas cono hueco con inducción de aire teejet aitxa $41.691,96$37.522,76 transf. Boquilla Fertilizante 3 Chorros TeeJet SJ3 - Streamjet para Abono Liquido Boquilla Fertilizante 3 Chorros TeeJet SJ3 - Streamjet para Abono Liquido $29.386,85$26.448,17 transf. Disco Calibrado para Fertilizantes TeeJet CP4916 | Regulador de Caudal Disco Calibrado para Fertilizantes TeeJet CP4916 | Regulador de Caudal $10.406,88$9.366,19 transf. Boquilla Fertilizante 7 Chorros TeeJet SJ7 - Streamjet para Abonos Líquidos Boquilla Fertilizante 7 Chorros TeeJet SJ7 - Streamjet para Abonos Líquidos $37.310,31$33.579,28 transf. Boquilla Turbo TeeJet TT110 Baja Deriva | Polímero Boquilla Turbo TeeJet TT110 Baja Deriva | Polímero $21.702,37$19.532,13 transf. Boquilla TeeJet Turbo TwinJet TTJ60-110 | Doble Chorro 60° | Caudales 02-06 Boquilla TeeJet Turbo TwinJet TTJ60-110 | Doble Chorro 60° | Caudales 02-06 $25.937,96$23.344,16 transf. Boquilla Anti Deriva TeeJet DG – Pre Orificio / 80° y 110° / Acero Inoxidable y Polímero Boquilla Anti Deriva TeeJet DG – Pre Orificio / 80° y 110° / Acero Inoxidable y Polímero $18.980,54$17.082,49 transf. Pastillas TeeJet DG TwinJet - Doble Abanico 110° Acero Inoxidable para PulverizaciónA pedido Pastillas TeeJet DG TwinJet - Doble Abanico 110° Acero Inoxidable para Pulverización $48.603,88$43.743,49 transf.Ver todas
→
