Pasa más seguido de lo que parece: la hidráulica del tractor o de la pulverizadora deja de responder, revisás la bobina y está bien, revisás el fusible y también. El culpable termina siendo esa fichita negra que va enchufada arriba del solenoide: se le rompió la traba, le entró agua o se le sulfataron los contactos.
La buena noticia es que casi todas esas fichas responden a un mismo estándar, el DIN 43650 forma A (hoy también llamado EN 175301-803 forma A). Si sabés reconocerlo y elegís bien la tensión, el cambio lleva cinco minutos y un destornillador. En esta guía te contamos cómo hacerlo sin equivocarte.
Ficha rápida
- El conector DIN 43650A de Martín Morris es una ficha para solenoides con 3 contactos: 2 de alimentación más 1 de tierra (2+GND).
- Cada contacto soporta hasta 16 A, mucho más de lo que consume una bobina hidráulica típica de 12 V (entre 1,5 y 3 A).

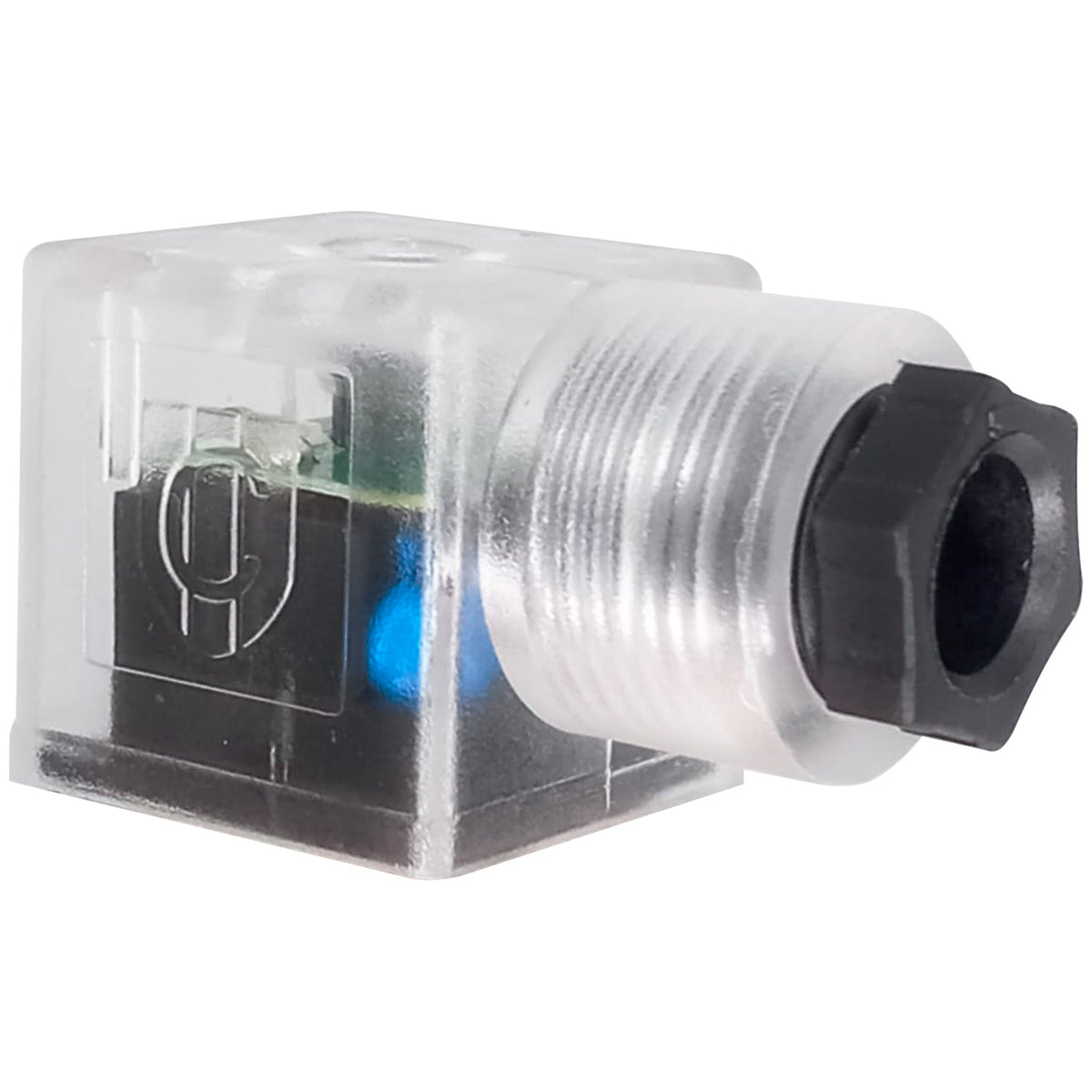

- Viene en dos versiones con LED indicador: una para 12 V y otra para 24 V DC; el LED se enciende cuando la bobina recibe tensión.
- Tiene grado de protección IP65 con la junta de goma colocada y el tornillo central bien ajustado.
- Acepta cable redondo de hasta 10 mm de diámetro exterior; el cable no viene incluido.
- Trabaja entre 0 °C y 100 °C y pesa 22 gramos.
- La forma A tiene 18 mm de separación entre contactos y no sirve en zócalos DIN forma B, que son más chicos.
- Martín Morris S.A. tiene stock de las versiones de 12 V y 24 V y despacha a todo el país.
Lo bueno, en criollo
Una ficha nueva devuelve lo que la vieja ya no garantizaba: contacto firme, sellado contra el agua y el barro, y una lucecita que te dice si la señal llega. Ese LED es la diferencia: si apretás el comando y la ficha se enciende pero la válvula no se mueve, el problema está en la bobina o en la parte hidráulica; si no se enciende, buscá en el cableado o en el comando. Te ahorra muchas horas de probar con tester a ciegas.
Para qué sirve y para qué no
Sirve para alimentar bobinas de electroválvulas hidráulicas tipo CETOP (las del tractor, la cosechadora, los implementos y los bloques de comando de las pulverizadoras autopropulsadas), solenoides neumáticos y cualquier bobina industrial que tenga zócalo DIN forma A de tres patas.
No sirve para bobinas con conector Deutsch DT, AMP Superseal u otros conectores sellados propios de cada marca: ahí el zócalo es otro y no hay forma de adaptarlo sin cambiar la bobina. Tampoco va en zócalos DIN forma B (más chicos) ni forma C (micro). Y aunque aguanta el uso a la intemperie, el IP65 protege contra chorros de agua y polvo, no contra inmersión: no es para quedar sumergido.
Compatibilidad: cómo saber si es el tuyo
Hay tres cosas para mirar antes de pedir:
El zócalo. En la bobina vas a ver tres patas planas: dos alineadas y una de tierra más ancha, cruzada. En la forma A la distancia entre las dos patas de alimentación es de 18 mm y el frente de la ficha mide aproximadamente 27 × 27 mm. Si tu ficha vieja es claramente más chica, probablemente sea forma B: para esos casos tenemos el conector DIN 43650 forma B de 3 contactos, muy usado en electroválvulas de pulverización y solenoides neumáticos.
La tensión. La mayoría de los tractores y pulverizadoras trabajan en 12 V; camiones, algunas cosechadoras y equipos industriales, en 24 V. Elegí el conector DIN 43650A con LED de 12 V o el conector DIN 43650A con LED de 24 V DC según tu sistema. Los contactos conducen igual en los dos; lo que cambia es el LED, que está preparado para su tensión: en otra tensión puede no encender o quemarse.
El cable. El prensacable cierra bien sobre cable redondo de hasta 10 mm de diámetro exterior. Si usás cable más fino, no hay problema; si usás cable plano o de dos conductores sueltos, el sellado no va a ser el mismo.
Si trabajás con electroválvulas de corte de sección en la barra, antes de pedir chequeá qué conector traen: muchas usan conectores propios. En nuestras guías de la electroválvula TeeJet 344BEC y la ARAG 863T te explicamos cómo identificarlas.
Especificaciones y medidas
| Estándar | DIN 43650 forma A (EN 175301-803 forma A) |
| Contactos | 3 (2 + tierra) |
| Corriente máxima por contacto | 16 A |
| Tensión (según versión) | 12 V o 24 V DC, con LED indicador |
| Separación entre contactos | 18 mm |
| Frente de la ficha | aprox. 27 × 27 mm (ver plano) |
| Cable admitido | redondo, hasta 10 mm de diámetro exterior (no incluido) |
| Junta | de goma, incluida |
| Grado de protección | IP65 (con junta y tornillo ajustado) |
| Temperatura de trabajo | 0 °C a 100 °C |
| Peso | 22 g |
Cómo se cambia (y el error más común)
Aflojá el tornillo central, sacá la ficha vieja y, con la punta del destornillador, empujá el inserto de contactos hacia afuera. Conectá los dos cables de alimentación en los bornes 1 y 2 y la tierra en el borne marcado con el símbolo de masa. Volvé a colocar el inserto (se puede girar en pasos de 90° para que el cable salga hacia donde te convenga), poné la junta nueva y ajustá el tornillo.
El error más común es reutilizar la junta vieja o dejarla afuera: ahí entra agua, se sulfatan los contactos y en unos meses estás otra vez con el mismo problema.
Si además se quemó la bobina
A veces la ficha es la víctima y no la causa: una bobina en corto calienta la ficha y la deforma. Si la bobina no tiene continuidad o se pone muy caliente, conviene cambiarla también. Tenemos, por ejemplo, la bobina solenoide 12 V de 30 W para electroválvula hidráulica CETOP (Ø interior 23 mm) y la bobina compacta de 12 V y 21 W (Ø interior 14 mm). Medí el diámetro interior y el largo de la tuya antes de pedir.
El respaldo de Martín Morris
Revisamos cada conector antes de despacharlo: que el inserto calce, que traiga su junta y que el LED encienda en la tensión que corresponde. Tenemos taller propio con banco de pruebas, así que si no sabés si el problema es la ficha, la bobina o la válvula, podemos ayudarte a descartarlo. Te asesoramos para elegir entre forma A y B o entre 12 y 24 V, y la garantía es de 12 meses por defectos de fabricación (consultanos las condiciones).
Disponibilidad
Tenemos stock de las versiones de 12 V y de 24 V, y también del conector forma B. Despachamos a todo el país.
¿Es para vos?
Sí, si tenés un tractor, implemento o equipo hidráulico con bobinas CETOP de zócalo grande de tres patas y la ficha está rota, suelta o sulfatada.
Sí, si armás o reparás tableros y bloques de comando y querés ver de un vistazo qué válvula está energizada.
Mejor otro modelo, si tu ficha es más chica: ahí va el conector DIN 43650 forma B. Y si tu bobina trae conector Deutsch DT, no lleva ninguno de los dos.
Preguntas frecuentes
¿Qué diferencia hay entre el conector DIN 43650 A y el B?
El tamaño. La forma A es la grande, con 18 mm entre contactos, típica de bobinas hidráulicas CETOP; la forma B es más chica y se usa mucho en solenoides neumáticos y válvulas de menor tamaño. No son intercambiables.
¿Puedo usar el conector de 24 V en un equipo de 12 V?
Va a conducir la corriente, pero el LED probablemente no encienda. Lo recomendable es usar la versión que coincide con tu sistema.
¿Cuánta corriente aguanta?
Hasta 16 A por contacto. Una bobina hidráulica de 12 V y 30 W consume unos 2,5 A, así que hay margen de sobra.
¿Es resistente al agua?
Sí, tiene grado IP65 con la junta colocada y el tornillo ajustado: resiste lavado y lluvia, pero no está pensado para quedar sumergido.
¿Viene con cable?
No. Viene completo con junta y tornillo, sin cable. Acepta cable redondo de hasta 10 mm de diámetro exterior.
¿Tienen stock en Argentina?
Sí. Martín Morris S.A. tiene stock de los conectores DIN 43650A de 12 V y 24 V y despacha a todo el país.
¿Qué garantía tiene?
12 meses por defectos de fabricación. Consultanos las condiciones.
¿Te ayudamos a elegir?
Mandanos una foto de la ficha vieja y del zócalo de la bobina, contanos la tensión del equipo y te decimos cuál llevar. Despachamos a todo el país.
