Bomba centrífuga ace fmc-200 rotacion ccw anti-horario

DISPONIBLE
Código: MM00000059957
VER REPUESTOS

Características:

Sentido de rotaciónAnti-horario (izquierdo)

Descripción:

Rotacion CCW anti-horario

El modelo seleccionado con rotación anti-horaria desde el eje corresponde al ACE PUMP FMC-200-CCW


  • Ventajas de las Bombas de Pedestal con Eje Libre

Las bombas Ace de pedestal con eje libre están disponibles en diversos modelos, mismos que pueden ser accionados por correa, o acoplados directamente a una toma de energía. Las bombas están disponibles en rotación horaria o antihoraria. Las bombas de eje libre con chavetero están diseñadas para montar una polea de transmisión o un acoplamiento.

  • Ventajas del Embrague Electro-magnético

El diseño de la bomba centrífuga accionada por embrague electro-magnético integral fue presentado por primera vez por Ace en 1982. Estos modelos le permitieron al operador liberar el sistema de toma de fuerza e hidráulico para otros usos. El embrague electro-magnético de 12 voltios de CC se acciona a través de una correa trapezoidal desde el eje de mando del motor. El embrague está inactivo hasta que se acciona el interruptor de palanca de encendido-apagado, ubicado en el asiento del conductor.

  • Instalación Típica de Embrague

Los modelos de bombas centrífugas Ace accionados por embrague magnético están disponibles con rotación antihoraria (ccw) y horaria (cw). La orientación de la rotación se determina cuando se está frente al eje. Las medidas disponibles son 1 1/4” x 1”, 1 1/2” x 1 1/4” y 2” x 1 1/2”.

Caracteristicas de modelo ACE FMC-200

  • Entrada 2 "- Salida de 1-1 / 2"
  • Para aplicaciones de gran volumen: Capacidad maxima de 757 LPM (200 GPM)
  • Presion maxima: 8.3 Bar (120 Psi)
  • Potencia maxima: 7.5 Hp (5.6 Kw)
  • La rotación es vista desde el eje. (utilice el selector para verificar precio y disponibilidad del sentido correcto)
  • Sello Carbono/ ceramico Viton.
  • Impulsor Valox.
  • Eje de acero inoxidable.



Rotación de la Bomba

La orientación de la rotación, siempre se determina “CUANDO SE ESTÁ FRENTE AL EJE” para bombas ACE PUMPS.

Esta regla aplica al eje de la bomba y al eje de mando. Las bombas ACE de pedestal

Están disponibles tanto con rotación horaria  desde el eje (CW) (en caso de observar desde el ingreso a impulsor seria anti-horario) como con rotación anti-horaria desde el eje (CCW) (si observe desde el impulsor es horaria).

Los números de modelos de ACE PUMPS que incluyen "CW" tienen una rotación horaria desde el eje; todos

los demás modelos tienen rotación anti-horaria.

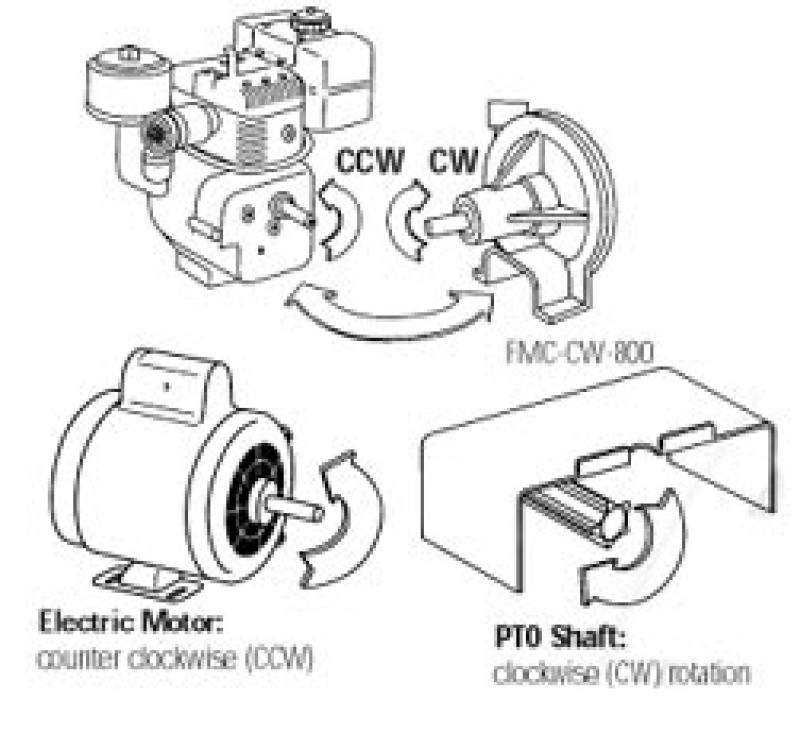

En los ejes de acoplamiento directo, siempre HAGA COINCIDIR la bomba a la ROTACIÓN CONTRARIA con el eje. Como en la ilustración, un motor de gasolina con rotación anti-horaria se acoplará directamente a la bomba FMC-CW-800 con rotación horaria. Durante el montaje de una bomba con correas y poleas, se puede utilizar cualquiera de las dos rotaciones para hacer coincidir la rotación del eje de mando y la dirección deseada de la bomba.

 La rotación de varias fuentes de energía comunes es como sigue a continuación: Los ejes del motor de gasolina y del motor eléctrico rotan en dirección anti-horaria; el eje de toma de fuerza de un tractor rota en dirección horaria; el cigüeñal delantero del motor del tractor rota en dirección anti-horaria.

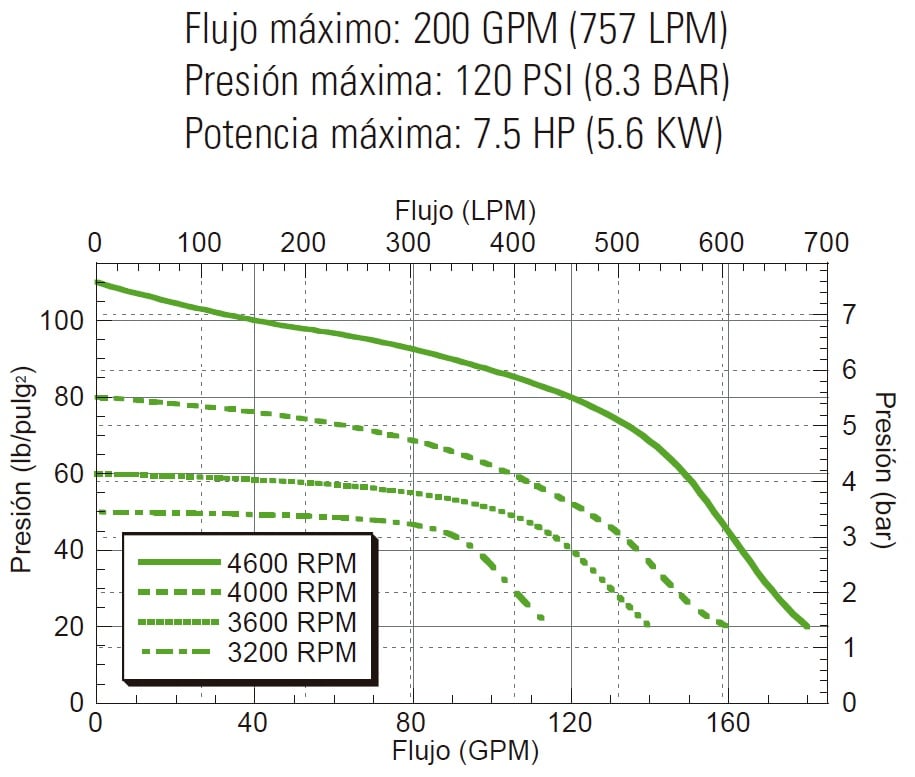

Curva de rendimiento:
